QUBE 240

Lo scanner LiDAR
per TRINITY F90+.

Il carico utile di scansione ad altà velocità, QUBE 240, è uno scanner LiDAR di grado geomatico per TRINITY F90+. Utilizzato in attività di rilevamento altamente produttive, resiste in volo fino a 60 minuti per una qualità dei dati superiore rispetto ad altri carichi utili e una riduzione dei costi di oltre il 50%.

Il LiDAR Qube 240 ricava informazioni essenziali per il rilevamento e le mappature per ottenere immagini 3D accurate attraverso un processo di circa 240000 misurazioni di distanza al secondo. L’accuratezza geodetica è assicurata dall’Applanix APX15 INS integrato nel sensore, permettendo una elaborazione rapida e semplice dei dati grezzi.

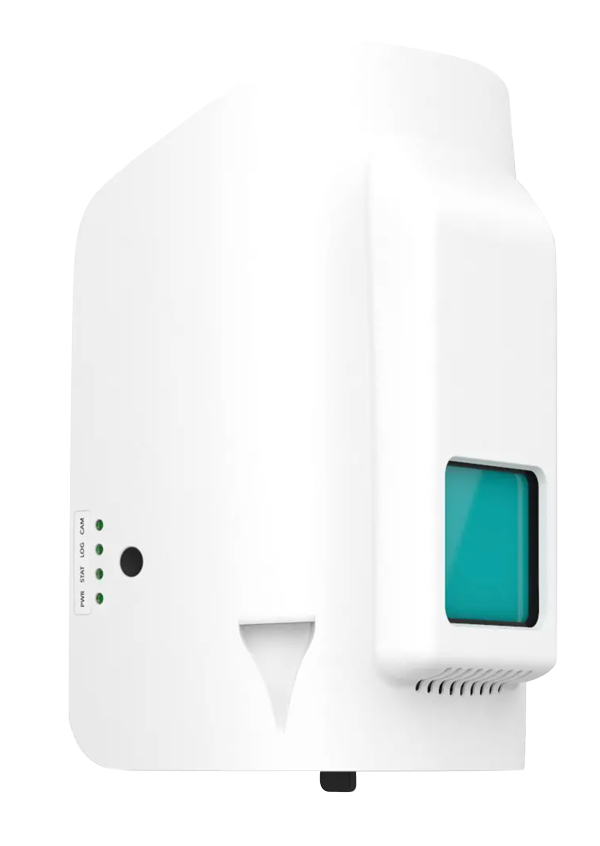

Lidar Qube 240 per Trinity F90+
Lidar Qube 240 per ala fissa Trinity F90+

Caratteristiche

- Grado Geomatica LiDAR
- Classe 1 (sicuro per gli occhi)
- Lunghezza d’onda: 905 nm
- Altitudine massima: 140 m sul livello del mare
- Precisione: 1,8-2,5 cm
- Precisione: < 3cm
- Campo visivo dello scanner: 70°
- 240 000 colpi al secondo
- Densità dei punti a 100 m: 50-100 punti/m2
- Tecnologia multi-eco: fino a 3 echi per scatto
- Software UAV, GNSS e INS di Applanix POSPacTM per PPK
- Software di elaborazione dati per genare file LAS di alto livello

Sensori per Trinity F90+

Visibile fino a 42 MP, Multispettrali e Termici.

Mappatura di un’area di 50 ettari
in circa 10 min di volo

Nuvole di punti ad alta risoluzione con lidar Qube 240 di Trinity F90+

Una perfetta corrispondenza di nuvole di punti ad alta risoluzione rilevate con 5 piste parallele a 100 m di altitudine dal suolo. Il risultato mostra il perfetto allineamento delle piste separate con un livello di rumore estremamente basso. Il Trinity F90+ stava mappando un'area di 50 ettari in circa 10 minuti di volo.

L'altezza misurata da 100 m dal suolo. L'escavatore nell'angolo in basso a destra è un buon esempio per illustrare la risoluzione e la precisione del Qube 240 LiDAR. Anche il terreno, così come gli edifici e la vegetazione come gli alberi, sono chiaramente visibili.

Alture rilevate senza compromessi con Lidar Qube 240 di Trinity F90+

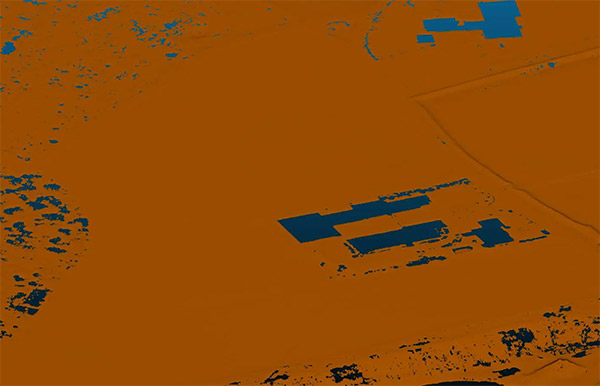

Classificazione automatica dei punti di terra con Trinity F90+ e lidar Qube 240

Qube 240, con 3 echi e 240 00 punti al secondo, riesce a penetrare la vegetazione e si classifica come lo strumento giusto per rilevare terreni coperti da alberi e cespugli.

Dense nuvole di punti colorate da valori di intensità della riflettanza del terreno e/o degli oggetti sul suolo, indipendenti dalla luce solare. Più il colore è luminoso e vivido, maggiore è la riflettanza dei raggi da parte del terreno, della vegetazione e delle strutture utbane. Essendo Qube 240 un sensore attivo, è possibile mappare grandi aree anche di notte.

Terreno e strutture edilizie ben visibili di notte e di giorno rilevate con lidar Qube 240 di Trinity F90+
Ricostruzione CAD semplificata

Le nuvole di punti catturate hanno un grado di rilevamento del 100%, tale da poter effettuare una ricostruzione 3D degli elementi presenti.

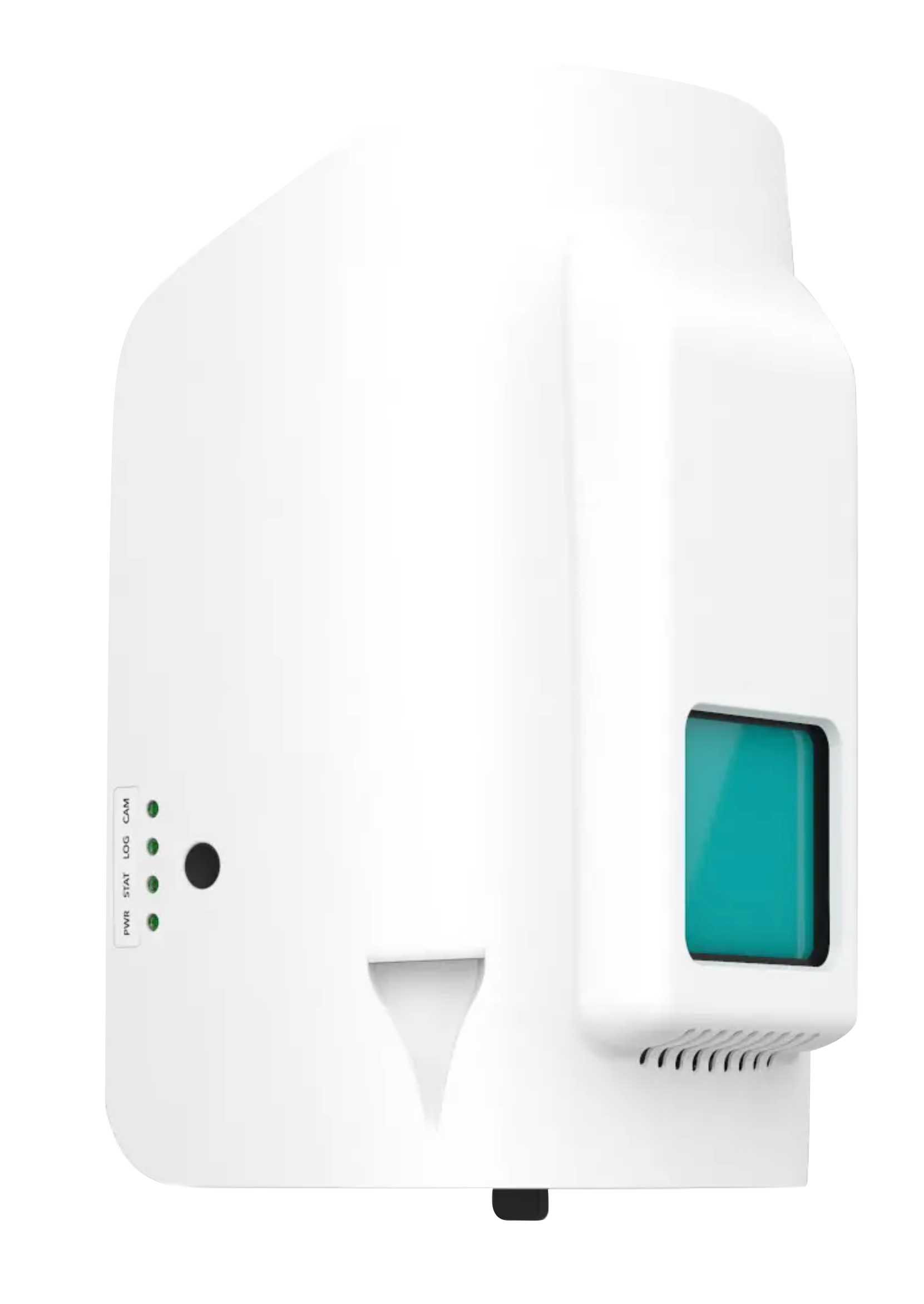

Lidar Qube 240 con Trinity F90+
Lidar Qube 240 per ala fissa Trinity F90+

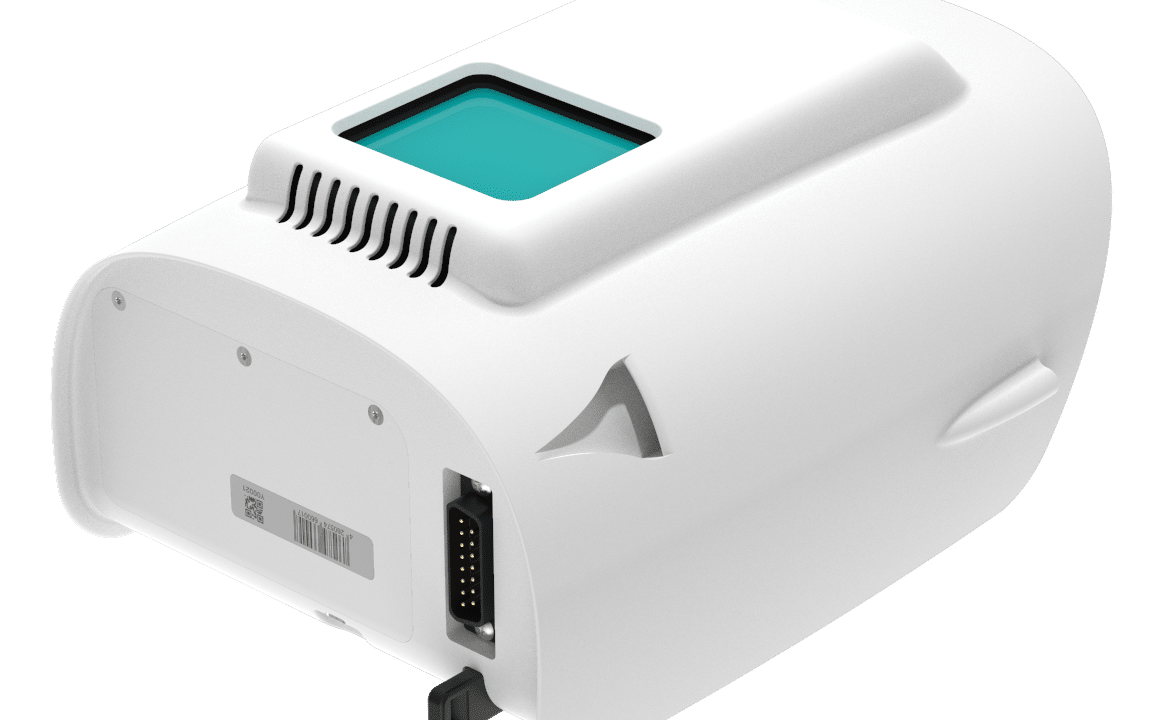

Dettaglio lidar Qube 240 per Trinity F90+

Trinity F90+

Il drone VTOL ad Ala fissa a decollo e atterraggio verticale
