Grado di protezione degli strumenti

Tutti gli involucri che proteggono materiale elettrico sono contrassegnati da un valore che rappresenta il grado di protezione contro l’introduzione di particelle solide e liquide al proprio interno.

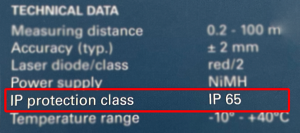

Fig. 1 – Grado di protezione riportato sulla confezione del misuratore laser GeoDist®100- TOUCH

Il grado di protezione, che viene indicato con la sigla IP, è anche definito “marcatura internazionale di protezione” ed è regolamentato dalla norma IEC 60529, istituita dalla Commissione Elettrotecnica Internazionale.

1. Codifica del grado di protezione

In Italia, la norma EN60529, stipulata dal Comitato Elettrotecnico Italiano, definisce la codifica del grado di protezione degli strumenti da agenti esterni come:

IPXXab

Il termine IP è una sigla identificativa dei vari gradi di protezione. I due numeri successivi (XX) sono fondamentali quando si utilizza uno strumento e rappresentano rispettivamente il grado di protezione dal contatto con corpi solidi e il grado di protezione dal contatto con sostanze liquide. Per corpi solidi, si intendono tutti i corpi materiali e fisici, come la polvere, la sabbia, il terreno ecc. Questo grado di protezione è suddiviso in 7 parametri, che vanno dallo 0 al 6. Quando parliamo di sostanze liquide, facciamo riferimento agli schizzi d’acqua, ai getti di vapore, all’acqua. La protezione dall’acqua salata non è sempre garantita a causa dell’eccessivo potere corrosivo del sale. Questo grado di protezione è suddiviso in 9 parametri, che vanno dallo 0 all’8. Le altre due lettere che seguono sono opzionali e definiscono rispettivamente la protezione delle persone dal contatto con parti pericolose (a) e la protezione del materiale dello strumento (b).

1.1 Esempio di rappresentazione

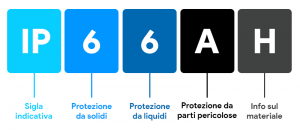

Fig. 2 – Esempio di rappresentazione dei vari parametri di un grado di protezione

IP – Sigla rappresentativa del grado di protezione
6 – Valore del grado di protezione contro i corpi solidi
6 – Valore del grado di protezione contro le sostanze liquide
A – Lettera addizionale della protezione dal contatto con parti pericolose
H – Lettera supplementare per fornire informazioni particolari sul
materiale

Fig. 3 – Grado di protezione IP67 di Emlid Reach RS2 protetto totalmente dalla polvere

2. Gradi di protezione strumenti contro corpi solidi

IP Protezione del materiale Protezione delle persone
0X Nessuna preparazione
1X Protezione da corpi solidi di dimensioni
superiori ai 50 mm
Protezione contro l’accesso con il dorso
della mano
2X Protezione da corpi solidi di dimensioni
superiori ai 12,5 mm
Protezione contro l’accesso con un dito
3X Protezione da corpi solidi di dimensioni
superiori ai 2,5 mm
Protezione contro l’accesso con un
attrezzo
4X Protezione da corpi solidi di dimensioni
superiori a 1 mm
Protezione contro l’accesso con un filo
5X Protezione parziale contro le polveri Protezione contro l’accesso con un filo
6X Protezione totale contro le polveri Protezione contro l’accesso con un filo

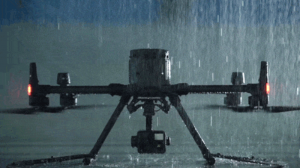

Fig. 3 – Esperimento sul grado di protezione IP45 del drone DJI Matrice 300 RTK

3. Gradi di protezione contro sostanze liquide

IP Protezione del materiale
X0 Nessuna preparazione
X1 Protezione contro la caduta verticale di gocce d’acqua
X2 Protezione contro la caduta di gocce d’acqua con inclinazione massima di 15°
X3 Protezione contro la caduta di gocce d’acqua con inclinazione massima di 60°
X4 Protezione contro gli spruzzi d’acqua da tutte le direzioni
X5 Protezione contro i getti d’acqua
X6 Protezione contro le ondate e i getti d’acqua potenti
X7 Protezione contro gli effetti di immersioni temporanee
X8 Protezione contro gli effetti di immersioni continue

4. Gradi di protezione contro l’accesso a parti pericolose

IP Protezione del materiale
A Protezione contro l’accesso con la mano
B Protezione contro l’accesso con il dito
C Protezione contro l’accesso con un attrezzo
D Protezione contro l’accesso con un filo

5. Informazioni relative alla protezione del materiale

IP Protezione del materiale
H Protezione specifica per apparecchiatura ad alta tensione
M Protezione dall’acqua anche con parti mobili in movimento
M Protezione dall’acqua anche con parti mobili in movimento
S Protezione dall’acqua quando le parti mobili non sono in movimento



Queste ultime due tabelle hanno valore opzionale. Molto spesso, infatti quando viene riportato il grado di protezione nelle caratteristiche tecniche di uno strumento, possiamo leggere soltanto i valori di protezione contro corpi solidi e sostanze liquide.



Fig. 4 – Simbolo di classificazione Protezione IP69K

6. IP69K: un grado di protezione particolare

Il grado di protezione IP69K è una classificazione della norma DIN 40050-9 ed è stato istituito per i settori che necessitano di una protezione supplementare contro le alte pressioni e le alte temperature.
A differenza di come si pensa, non esiste una classificazione IP69. I gradi di protezione vanno da IP68 a IP69K e quest’ultimo, anche se ha un valore numerico maggiore, non indica un grado di protezione più alto ma ha una valutazione completamente diversa dagli altri. Le applicazioni che richiedono questa particolare classificazione sono relative ai macchinari utilizzati nell’industria alimentare che devono subire rigorose procedure di lavaggio a temperature e pressioni molto alte.



7. Conclusione

La classificazione del grado di protezione di uno strumento è una caratteristica fondamentale in quanto permette a chi lo utilizza di comprendere il corretto funzionamento, anche in particolari condizioni, e
la sua pericolosità quando è a contatto con particolari utensili o agenti atmosferici. Ogni strumento ha, quindi, un suo grado di protezione che può, però, cambiare nel tempo a causa dell’usura.



Grado di protezione

Fig. 5 – Scala del grado di protezione



Per scoprire il grado di protezione dei nostri strumenti topografici nelle schede informative visita lo store.
